nanodac™ Registratore/regolatore

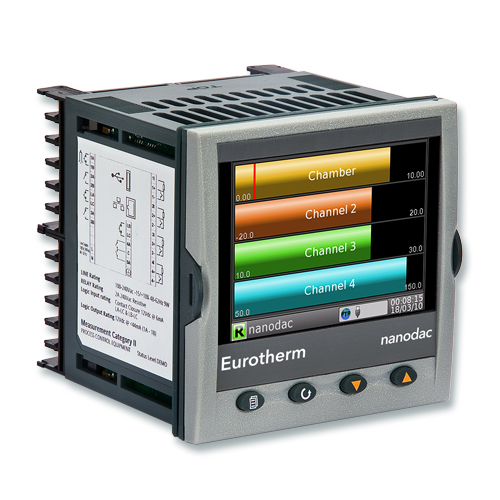

Il registratore/regolatore nanodacTM offre il massimo, considerate le sue dimensioni, in termini di registrazione videografica e controllo PID. Si tratta di un'unità compatta ¼ DIN con montaggio a pannello che dispone di 4 ingressi universali ad elevata accuratezza per la registrazione di dati e il controllo PID. E' uno strumento per la registrazione sicura di dati con controllo accurato, esaltato da un display a colori ¼ VGA che offre all'operatore un'interfaccia incredibilmente nitida anche sulle macchine più piccole.
Display nitido, a colori

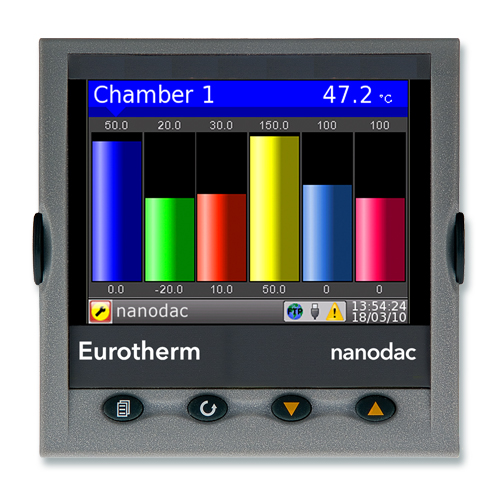

Il display da 3,5” TFT offre una visualizzazione incredibilmente chiara dei parametri di processo con un'ampia selezione di schermate configurabili per adattarsi al meglio a qualunque applicazione. E' possibile visualizzare: trend orizzontali e verticali, grafici a barre orizzontali e verticali, pagine numeriche, stato degli allarmi e loop di controllo. L’unità consente lo user wiring dal display del prodotto, in modo da poter eseguire una configurazione dettagliata senza l'utilizzo di un PC.
Acquisizione e registrazione di dati
La funzione di registrazione del nanodac utilizza le strategie sicure e il formato UHH sviluppati da Eurotherm nel corso di anni di esperienza nel campo della registrazione. Il prodotto, oltre a fornire molteplici visualizzazioni in tempo reale e storiche, fornisce diverse strategie di archiviazione dei dati utilizzando la memoria flash integrata da 50 MB, un dispositivo USB rimovibile e il trasferimento di dati via FTP verso un server specificato.
I quattro canali di ingresso universali offrono elevata accuratezza (adatta all’uso in applicazioni Nadcap) e campionamento da 125 ms. Si possono inoltre utilizzare altri 14 canali virtuali per funzioni matematiche, contatori, comunicazioni Slave e totalizzatori.
Il software Review può essere anche usato per estrarre automaticamente i dati verso il database di Review tramite la rete Ethernet. I software Review e Dream Report™ possono essere utilizzati per la generazione di report che soddisfino i requisiti di qualunque processo.
Cicli di controllo PID
Lo strumento nanodac può fornire anche due loop di controllo indipendenti (opzionali). Questa funzionalità di controllo utilizza l’avanzato algoritmo PID di Eurotherm, garantendo prestazioni e affidabilità elevate a ogni processo. Le sue funzionalità includono uno dei migliori dispositivi autotune al mondo, oltre che eliminazione degli overshoot (cutback), compensazione per variazioni dell'alimentazione grazie al feedforward e algoritmo di raffreddamento lineare, ad aria, a olio, ad acqua.
- Registrazione sicura dei dati
- 2 loop di controllo PID
- Ingressi universali ad elevata accuratezza
- Dispositivi USB rimovibili per la memorizzazione di dati
- Design compatto
- Memoria flash da 50 MB
- Protocolli di comunicazione Ethernet
- Nitido display ¼ VGA
- 14 canali virtuali
CARATTERISTICHE TECNICHE

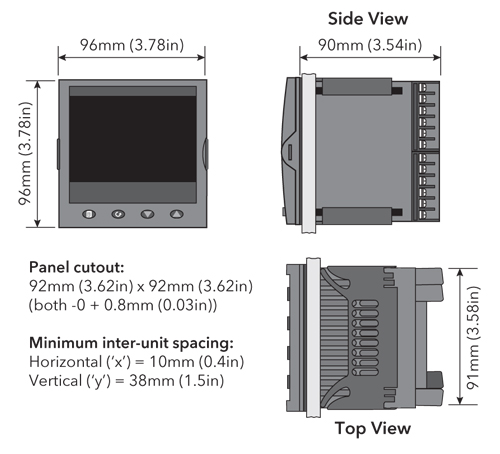

| Dimensioni e foratura |
 |
| Algoritmi di controllo |
Single, Cascade, User wired
|
| AMS2750E |
Sì
|
| Annotazione |
Sì
|
| Auditor |
No
|
| Batch |
No
|
| Canali di comunicazione digitale |
Modbus TCP/IP Master/Slave EtherNet/IP Client/Server
|
| Caratteristiche speciali |
Relative Humidity, Washdown Faceplate, User Wires, Carbon Potential
|
| Configurazione PC |
Sì
|
| Contatori |
Sì
|
| Control loops |
2
|
| Display grafico |
3.5" TFT 320 x 240 pixel
|
| Equazione matematica |
17 Calculations
|
| Ethernet/FTP |
Sì
|
| Funzioni matematiche |
Sì
|
| Gruppi |
1
|
| Indirizzamento rete |
DHCP, Fixed IP
|
| Ing./Usc. analogici |
In: 8 Out: 3
|
| Ing./Usc. digitali |
In: 4 Out: 5
|
| Ingressi di contatto |
Sì
|
| Inputs |
4
|
| Protection |
IP65, NEMA12
|
| Reports |
No
|
| Revisione file storici (su schermo) |
Sì
|
| Schermate personalizzate |
No
|
| Timers/Counters/Totals |
4 / 15 / 15
|
| Totalisers |
sì
|
| USB |
1
|
| Uscite relè |
Sì
|
| Velocità di registrazione |
8Hz
|
| Velocità trend |
8Hz
|
| Visualizzazione remota |
Sì
|
| Tipo d’ingresso |
TC, RTD,mV, mA
|
| Precisione PV |
<0.1%
|
| Protezione frontale |
IP65, NEMA12
|
| Tipo display |
3.5” TFT colour 320 x 240 pixels
|
| Funzioni di controllo |
On/Off, PID, VP
|
| Tensione di alimentazione |
24V dc/ac 85-264V ac
|
| Programmatore SP |
100 Programmes, 25 Segments Local/USB/FP
|
| Funzione timer |
Sì
|
